浙江省2022年度建筑領域碳達峰相關工作優秀案例展示 |
| 2022-12-16 |
編者按
為認真貫徹落實黨中央、國務院和省委、省政府關于碳達峰碳中和的重大戰略決策部署，總結提煉各地落實建筑碳達峰相關工作先進做法和經驗，全面展現我省城鄉建設綠色發展工作成效，我廳組織了2022年度建筑領域碳達峰相關工作優秀案例征集評選工作。經組織專家評審和各地評選，共評選出杭州市創新舉措護航杭州綠色建林采信息購試點等21個優秀案例。現將各案例予以公布展示，供各地學習借鑒。
項目實施類 近零（零）能耗建筑方面 杭州市余杭區—杭州市第二水源千島湖配水工程休閑林水庫取水口管理區配套建筑（1#水利展館）
01項目概況 項目規模：總建筑面積2500.8㎡ 建筑功能：展廳 項目地址：杭州市余杭區閑林水庫 相關榮譽：三星級綠色建筑設計標識、德國被動房研究所PHI初步認證、零能耗建筑運行標識（待公示） 建設單位：杭州市千島湖原水股份有限公司 設計單位：建學建筑與工程設計所有限公司 綠色建筑咨詢單位：浙江省建筑科學設計研究院有限公司 零能耗建筑測評單位：浙江省建筑科學設計研究院有限公司 施工單位：浙江喬興建設集團有限公司
02設計理念 項目根據地形臨水而建，順地勢而疊，融于自然，隱于自然。作為配水工程的配套工程，承擔起宣傳水資源保護等職能，提出低碳、綠色理念。項目采用適宜浙北地區的零能耗技術體系、較高的可再生能源利用，以最少的能源消耗提供舒適的室內環境。
順山坡走勢，沿景觀視線方向，層疊建筑

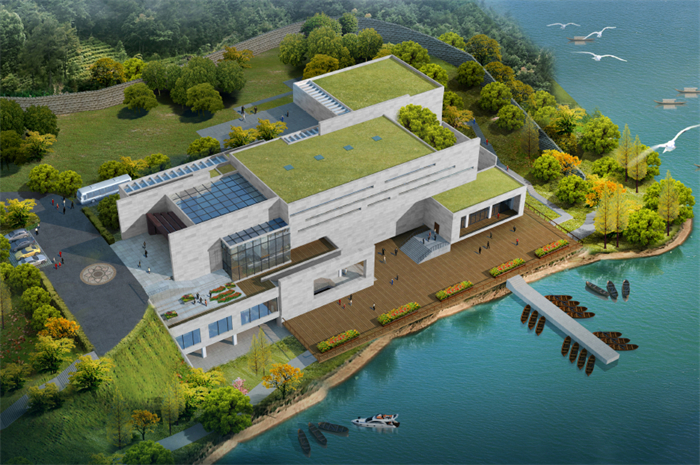

效果圖

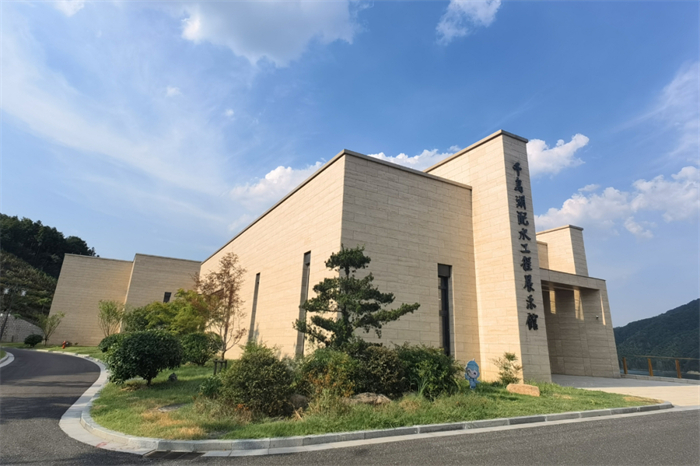

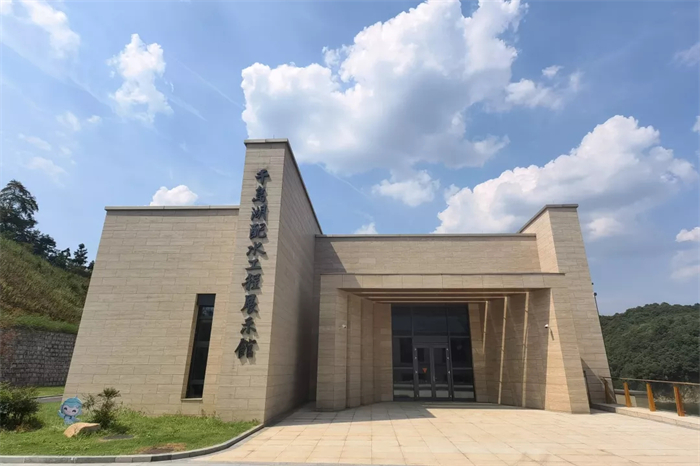

實景圖
03創新亮點 圍護結構、建筑氣密性及無熱橋設計 外墻采用150mm硬泡聚氨酯板，屋面采用250mm擠塑聚苯板，外窗采用鋁木復合窗框三玻兩腔玻璃等一系列高性能圍護結構熱工設計，結合節點無熱橋處理和連續的氣密層設計，保證建筑氣密性n50≤0.6次/h的要求。

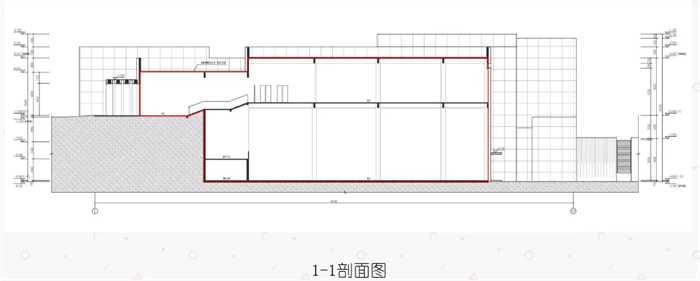

建筑氣密性連續處理

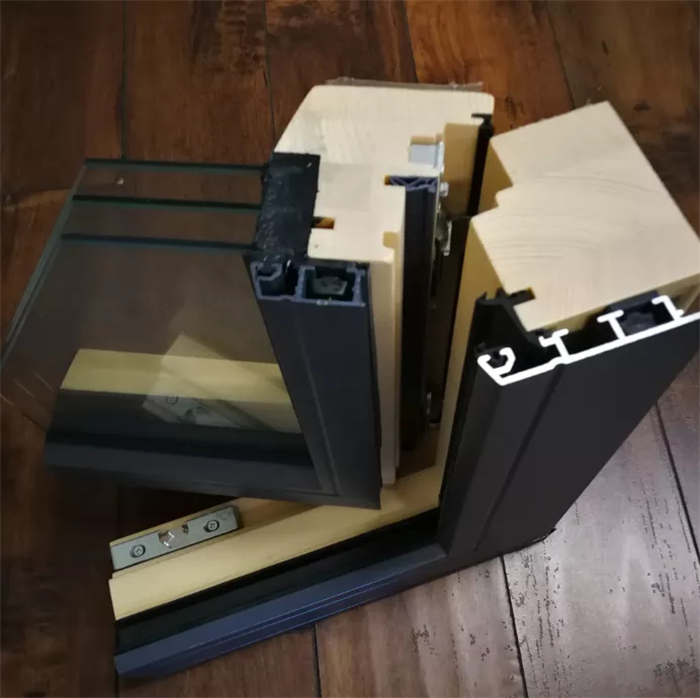

鋁木復合窗框三玻兩腔玻璃

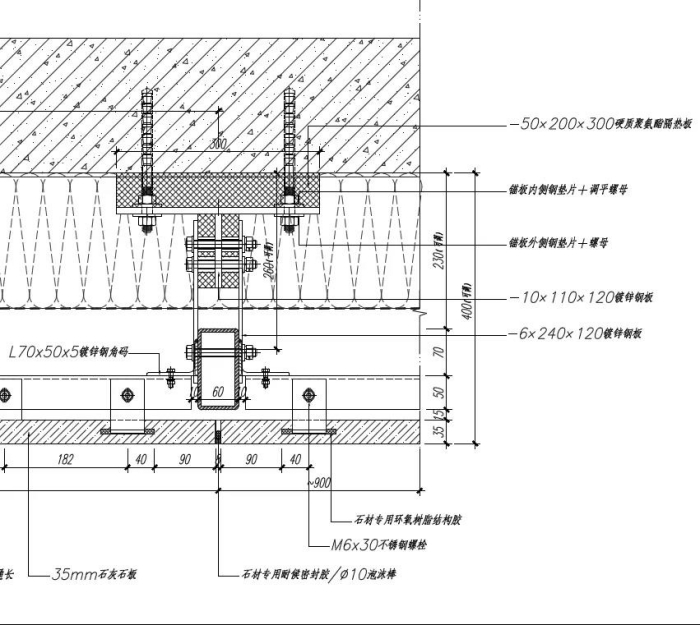

石材幕墻節點
因地制宜的可再生能源利用 項目本體及周邊設置太陽能光伏發電系統及水力發電站。項目屋面設置62塊多晶硅光伏組件，系統裝機容量20.15KW。水電站采用臥軸混流式水輪發電機組，裝機容量4×1600kW，設計年均發電量約4650萬kWh。除滿足建筑自身及園區用電需求，還能余電上網。

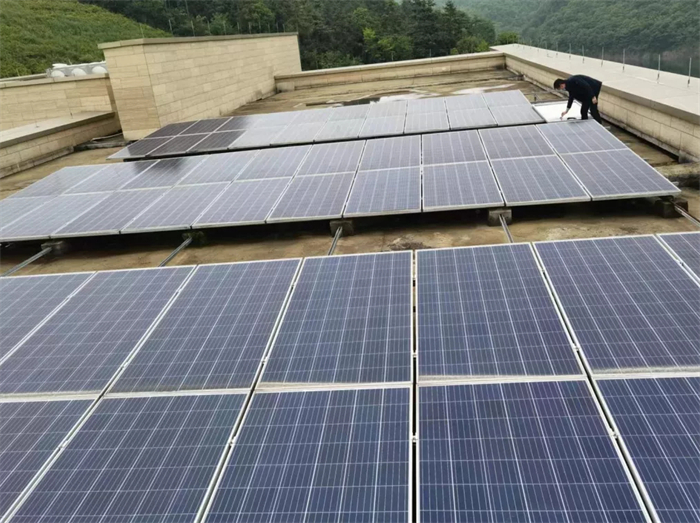

 屋面光伏板

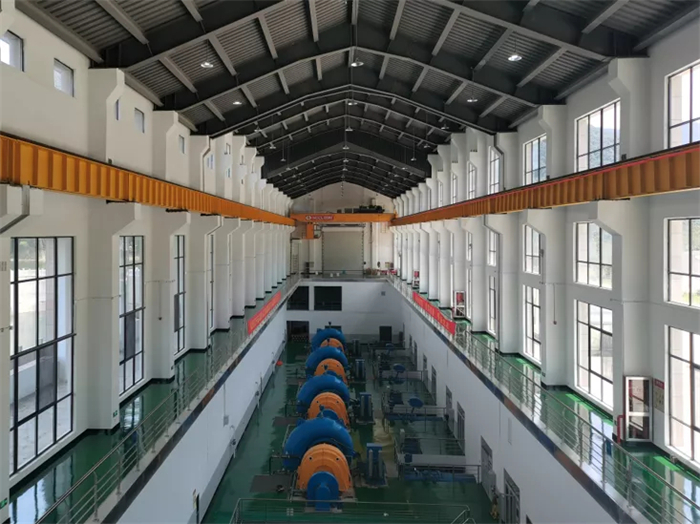

 水電站

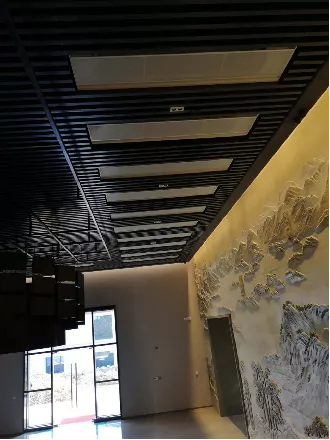

高效低耗空調系統及綜合能耗監測系統 空調采用降膜蒸發式冷凝（熱泵）機組，室內采用主動冷梁加獨立新風系統形式，達到除熱除濕效果。能耗監測系統對用電分項計量、冷熱源系統、新風機組等遠程監控，各系統能耗一目了然，為節能運行提供依據。同時對室內溫濕度、CO2濃度、PM2.5濃度進行實時監測，通過數據采集分析，自動控制新風系統啟停，保證室內環境舒適性。  空調末端-主動冷梁

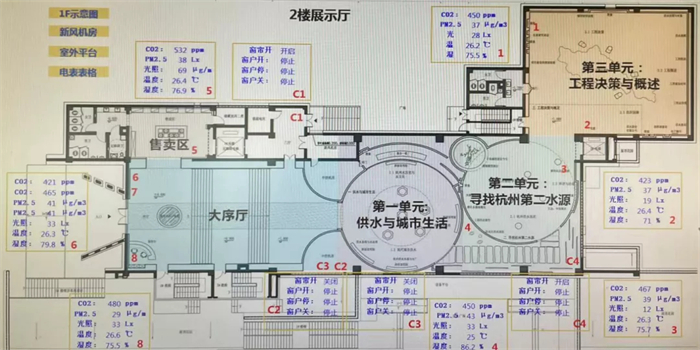

 室內空氣質量監測系統

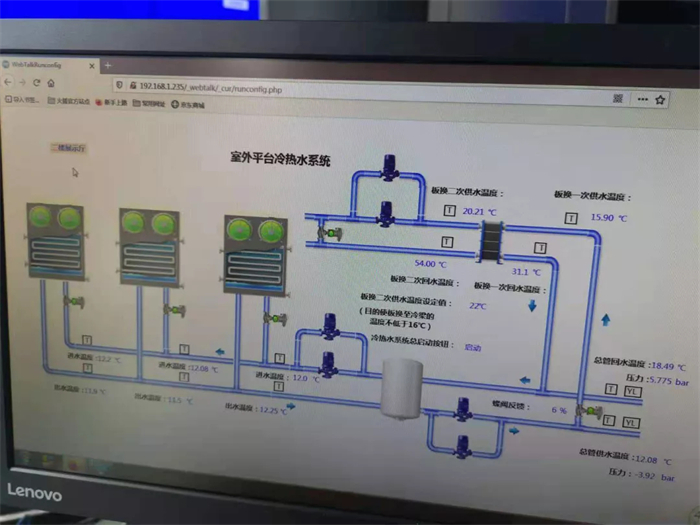

 空調冷熱源系統群控
04項目績效
項目投入運營后，經測算，年節電量約9.86萬kWh，折合碳減排量57.3噸。
